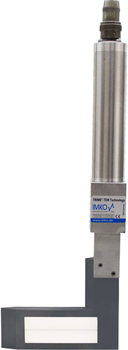

Поточный влагомер сыпучих материалов SONO-MOVE
Поточный влагомер SONO-MOVE специально разработан для измерения влажности высокообразивных сыпучих материалов на конвейерной ленте. Фирменная технология TRIME® гарантирует точные измерения даже в сложных условиях технологического процесса. Повышенная надежность влагомера SONO-VARIO Standard обеспечивается за счет точности измерения влажности, а также измеряемой радаром электропроводности (RbC - Radar based Conductivity) до 50 дСм/м. RbC позволяет делать выводы о дальнейших параметрах состава материала с целью контроля качества и повышенной экономической эффективности.
По сравнению с СВЧ-зондами, датчики SONO-MOVE обеспечивают точное измерение влажности, даже если сыпучие материалы подвергаются воздействию пара и имеют различную крупность зерен. Предварительная интеллектуальная обработка измеренных значений, регулируемые фильтры, до 15 калибровочных кривых, заложенных непосредственно в измерительном датчике, позволяют подключить влагомер к любой существующей системе управления. Сенсор имеет выходной сигнал 4-20 мА, RS 485. Преимущества и особенности влагомера сыпучих материалов SONO-MOVE:
- головка датчика SONO-MOVE с прямоугольным керамическим окошком изготавливается из высоко износостойкового сплава карбида;
- исполнение SONO-MOVECarbide LH имеет более низкую высоту установки;
- исполнение SONO-MOVEPTFE для измерения влажности высокоадгезивных материалов (известь), головка зонда изготовлена из PTFE (ПТФЭ, политетрафторэтилен, тефлон), обеспечивает наилучшие антиадгезионные свойства.
Характеристики влагомера SONO-MOVE
| КОНСТРУКЦИЯ |
|
SONO-MOVECarbide
Корпус: нержавеющая сталь марки 1.4301 (V2A). Датчик: карбид вольфрама. Окошко: высоко износостойкая керамика из оксида алюминия. Возможно исполнение для повышенных температур, а также поверхности из других материалов - по запросу. SONO-MOVEPTFE Корпус: нержавеющая сталь марки 1.4301 (V2A). Датчик: антиадгезивный PTFE. |
| МОНТАЖ |
|
SONO-MOVECarbide
Размеры (длина х высота х ширина): 140х110х12 мм. SONO-MOVEPTFE Размеры (длина х высота х ширина): 145х180х40 мм. Зонд может быть закреплен с помощью кронштейна на ленточном конвейере. |
| ДИАПАЗОН ИЗМЕРЕНИЯ ВЛАЖНОСТИ |
| Датчик измеряет от 0% до точки насыщенность материала. Диапазоны измерений до 100%. Значение влажности выводится по аналоговому выходу 1. |
| ДИАПАЗОН ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ |
| 0...+100°C, измеряется на керамической пластине, результат выводится на аналоговый "Выход 2". |
| ЭЛЕКТРОПИТАНИЕ |
| От +7В до +30В DC. 1,5Вт макс. |
| СИГНАЛЬНЫЙ ВЫХОД |
|
2 х аналоговых выхода 4(0)...20мА.
Выход 1: влажность в %. Выход 2: электропроводность (RbC) или температура. Возможно разделить аналоговый "Выход 2" на два диапазона: 4...11мА для температуры, 12...20мА для электропроводности. Оба аналоговых выхода можно подключить через ПО SONO CONFIG. |
| ПЕРЕДАЧА ДАННЫХ |
|
Интерфейс RS485 позволяет подключить несколько датчиков SONO.
С использованием внешнего модуля возможно подключение к промышленным сетям (Profibus, Ethernet и др.) - по запросу. |
| РАСШИРЕНИЕ ПОЛЯ ИЗМЕРЕНИЯ |
| 50...80 мм, в зависимости от материала и влажности. |
| ДИАПАЗОН ПРОВОДИМОСТИ |
| Датчик посылает в качестве специфичного для материала параметра значение радарной проводимости 0...12дСм/м. В диапазоне влажности >50% диапазон проводимости уменьшается. |
| УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ |
| 0...+70°C, исполнение для повышенных температур - по запросу. |
| КАЛИБРОВКА |
|
Датчик поставляется с универсальной калибровкой для песка. В памяти можно сохранить до 15 различных калибровок. Для специальных материалов возможны меняющиеся калибровки с полиномом до 5 градусов, которые загружаются в датчик с помощью ПО SONO CONFIG.
Корректировка нуля проводится с помощью ПО SONO CONFIG. |
| СОЕДИНЕНИЕ |
|
Датчик оснащен высоконадежным 10-полюсным MIL-фланцевым штекером.
Соединительный кабель с MIL-фланцевым штекером длиной 4, 10 или 25 м - по запросу. |
